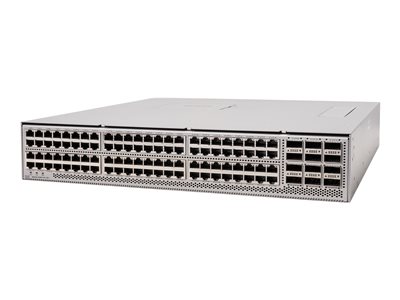

Cisco Nexus 9300 S1 Series 96p 100M/1/10G 12p 40/100G

CISCO Nexus 9300 S1 Series 96p 100M/1/10G 12p 40/100G

Type de périphérique

Commutateur - 96 ports - C3

Type de boîtier

Montable sur rack 2U

Sous-type

100 Gigabit Ethernet

Ports

96 x 10 Gigabit Ethernet + 12 x 40/100 Gigabit QSFP28

Performances

Largeur de bande: 4.2 Tbps

Capacité

Routes IPv4 avec correspondance des préfixes les plus longs (LPM): 2000000
Entrées de table hôte (IPv4): 1250000
Routes IPv6 avec correspondance des préfixes les plus longs (LPM): 1000000
Entrées de table hôte (IPv6): 640000
Entrées d'adresses MAC: 1250000
Routes de multidiffusion: 128000
Groupes d'espionnage IGMP: 128000
Entrées ACL (entrée): 136000
Entrées ACL (sortie): 136000
Nombre maximal de VLAN: 4096
Routage virtuel et instances de renvoi (VRF): 2044
Chemins ECMP: 128
Canaux de port: 5000
Nombre de liens maximum dans un canal de port: 4000
Sessions SPAN actives: 24
Instances RPVST: 4000
Groupes HSRP: 1000
Entrées NAT: 8000
Instances MST: 64
Queues: 8
Mémoire tampon de paquet: 64 MB

Protocole de Routage

BGP, OSPF, IS-IS, EIGRP, MSDP, PIM-SM, PIM-SSM, RIP-2, RSVP, MPLS, ECMP, Bidirectional Forwarding Detection (BFD), VRF, routage IP statique, HSRP, routage à base de règles (PBR)

Protocole de gestion à distance

YANG, NETCONF, RESTCONF, SNMP 3, SNMP 2, SSH-2

Caractéristiques

EVPN, PSE, POAP, DME, architecture non-bloquante, prise en charge IPSec, prise en charge de MACsec, Chiffrement VXLANsec, contrôle du flux, technologie vPC, SMU, ToR, admission côté port, processeur à 6 cœurs, alimenté par l'IA/ML, relais DHCP, UDLD, prise en charge du réseau local (LAN) virtuel, LACP, prise en charge LLDP, Prise en charge MSTP, prise en charge RSTP, ASM, IGMP snooping, multicasting IPv6, snooping MLD, proxy ARP, QoS, SSM, AAA, sFlow

Normes de conformité

IEEE 802.1ae

Processeur

1

RAM

32 Go (installé) / 64 Go (maximum)

Appareils intégrés

128 GB SSD, 3 x ventilateurs

Indicateurs d'état

Balisage, environnement, état

Interfaces

96 x 100/1000/10GBase-T RJ-45
12 x 40/100GBase-X QSFP28
1 x gestion RJ-45
1 x Gigabit SFP gestion
1 x USB
1 x série (RS-232)

Périphérique d'alimentation

Alimentation électrique interne - enfichable à chaud

Tension requise

CA 100-240 V (50 - 60 Hz)

Fiabilité MTBF

310,930 heures

Normes de conformité

CISPR 22 classe A, CISPR 24, AS/NZS CISPR32 Class A, EN55032 Class A, AS/NZS 60950-1, VCCI-CISPR 32 Class A, EN 61000-3-2, EN 61000-3-3, KS C 9832 Class A, CNS 15936 Class A, IEC 60950-1 Second Edition, KS C 9610-3-2:2020, KS C 9610-3-3:2020, EN 55035, CISPR 35, KS C 9835, EN 61000-6-1, EN 61000-6-2, RoHS, WEEE

Logiciel(s) inclus

Cisco NX-OS 10.6.2

Largeur

44.2 cm

Profondeur

47.1 cm

Hauteur

8.64 cm

Poids

11.04 kg

Service et maintenance

Garantie limitée - remplacement - 1 an - temps de réponse : 10 jours

Température minimale de fonctionnement

0 °C

Température maximale de fonctionnement

40 °C

Taux d'humidité en fonctionnement

5 - 95 % (sans condensation)

Température de stockage mini

-40 °C

Température de stockage maxi

70 °C
